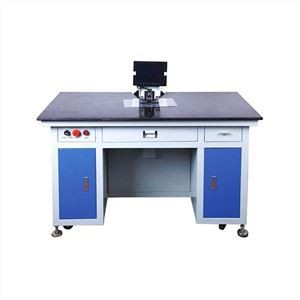

Máy khoan lỗ dẫn hướng CCD
Ứng dụng:
Thiết bị được sử dụng rộng rãi trong in các tấm nhựa mỏng manh như tấm đơn và tấm kép, tấm nhiều lớp PCB, sợi thủy tinh, tấm PVC và tấm acrylic.
Tính năng máy:
(1) Chức năng: vật liệu tấm là ok; CCD khoan lỗ định vị tự động.
(2) Độ chính xác cao, sai số tổng thể nhỏ hơn hoặc bằng 0,02mm.
(3) Tốc độ khoan nhanh, tốc độ khoan trung bình gấp 7-8 lần tốc độ khoan thủ công, chỉ 0,5s / lỗ.
(4) Không kéo, định vị chính xác các biểu tượng và khoan tự động;
(5) Các vật liệu dẻo và vật liệu dễ vỡ như tấm acrylic có thể bị máy va đập mà không làm hỏng vật liệu.
Tốc độ nhanh, nâng cấp phần mềm miễn phí trọn đời;
(6) Hệ thống máy tính làm việc, giao diện người-máy, thiết lập chế độ làm việc trực tiếp trên màn hình cảm ứng, đơn giản và trực quan;
(7) Phương pháp nhận dạng nguồn sáng đặc biệt, có thể tự động nhận dạng sơ đồ hình tròn trên các vật liệu khác nhau và tự động
khoan căn chỉnh;
(8) Khi làm việc có thể trực tiếp xem trực tiếp việc khoan trên màn hình máy tính 8 inch hoặc nơi khoan;
(9) Khi khoan, chân vịt trên thiết bị làm phẳng màng khoan, giúp việc khoan chính xác hơn;
(10) Các cài đặt chuyên biệt có thể được cung cấp. Hệ thống máy tính có thể được nâng cấp và cung cấp cho bạn những
hỗ trợ kỹ thuật;
(11) Xử lý ảnh: Phương pháp xử lý ảnh tích hợp nhị phân;
(12) Có thể in hình tròn không hoàn chỉnh với hình in không rõ ràng hoặc nhiều hơn hình tròn, vật liệu in đặc biệt, gương phản chiếu
vật liệu, v.v.
Thông số máy:
| Độ chính xác | ≦ ± 0,04mm |
| Tốc độ | 0,6 giây / lỗ |
| Đường kính khoan | Ø0.1mm ～ ø3.5mm |
Độ dày | 0,1mm ~ 5,0mm (tùy thuộc vào vật liệu） |
| Tốc độ quay tối đa | 24000-42000r / phút |
| Phương pháp khoan | Từ dưới lên trên |
| Nguồn sáng chọn | Chiếu tia hồng ngoại, phản xạ tia hồng ngoại |
| Yêu cầu áp suất không khí | 0,4 ~ 0,8Mpa |
| Trọng lượng thiết bị | 228+2KG |
Kích thước Outlook | 160*850*(770+260) |
| Xử lý chất thải | Đi kèm với thiết bị hút chân không |
| Vôn | AC220+10V 50hz |
| Tiêu thụ điện năng cơ bản | 0,5kw / giờ |
Mô tả máy:
Ngoại hình máy không chỉ nhìn đơn, đẹp mà còn là tuổi thọ sử dụng lâu dài, một máy gần như có thể sử dụng được 10 năm.
Bàn máy sử dụng đá cẩm thạch tinh tế, đẹp và tạo cảm giác thoải mái cho người sử dụng, có thể chấp nhận chiều rộng làm việc tối đa 500mm để khoan, bề mặt của nó là đá cẩm thạch mịn giúp mẫu không bị trầy xước.
Có' nguồn sáng lên và xuống để lựa chọn, theo mức độ trong suốt của vật liệu, bạn có thể chọn nguồn sáng tốt nhất cho mẫu của mình để dễ dàng xác định điểm đánh dấu.
Chức năng thổi là thổi phế liệu sau khi khoan, nó có thể giúp khoan trơn tru mọi lúc.
Máy ảnh CCD của nó sử dụng brandMintron, hệ thống điều khiển được phát triển bởi Vility, chúng tôi nhận được sự ủng hộ của phát minh này, vì vậy, chúng tôi có thể cung cấp cho khách hàng nâng cấp hệ thống miễn phí trong thời gian dài miễn là mua máy của chúng tôi.
Độ chính xác định vị camera CCD có thể đạt ± 0.02mm, độ chính xác cao, tốc độ 0.6s / lỗ, nâng cao hiệu quả cho sản xuất.
Hệ thống điều khiển PLC, ngôn ngữ mặc định là phiên bản tiếng Trung-Anh, nó' rất dễ vận hành. Nó cũng có chức năng bộ nhớ và có thể lưu bản ghi để lấy mẫu, nó' rất thuận tiện cho khách hàng tìm lại cài đặt trước đó để xem trực tiếp.
Thanh dẫn hướng và trục vít là thương hiệu HIWIN của Đài Loan, động cơ là thương hiệu Laser Trung Quốc.
Sau khi cài đặt lấy mẫu xong, chỉ cần bạn đưa vật liệu vào khu vực camera CCD, nó sẽ nhận diện điểm đánh dấu trên vật liệu rồi tự động khoan.
Đồ họa mục tiêu có thể lấy:
Miễn là có' đánh dấu các điểm dưới đây trên tài liệu của bạn, máy ảnh CCD của chúng tôi có thể xác định nó và tự động đục lỗ.
Mẫu khoan:
Dịch vụ sau bán hàng:
* Suốt đời
* Phụ tùng
* Hỗ trợ kỹ thuật video và trực tuyến
* Dịch vụ bảo trì và sửa chữa tại hiện trường
* Kỹ sư có sẵn để sửa chữa máy móc ở nước ngoài.
